CNC nesting mašina KDT KN-2710DL je robustna i precizna industrijska mašina, dizajnirana za obradu pločastih materijala kao što su drvo, MDF, iverica i kompoziti. Odlikuje je velika radna površina od 2150 × 3100 mm i brzina hoda osa do 80 m/min, što omogućava brzu i tačnu obradu elemenata.
Mašina je opremljena snažnim elektro-vretenom od 9 kW i linearnim automatskim izmenjivačem alata (ATC) sa 12 pozicija, što omogućava izvođenje više operacija (sečenje, bušenje, profilisanje) bez ručne zamene alata.

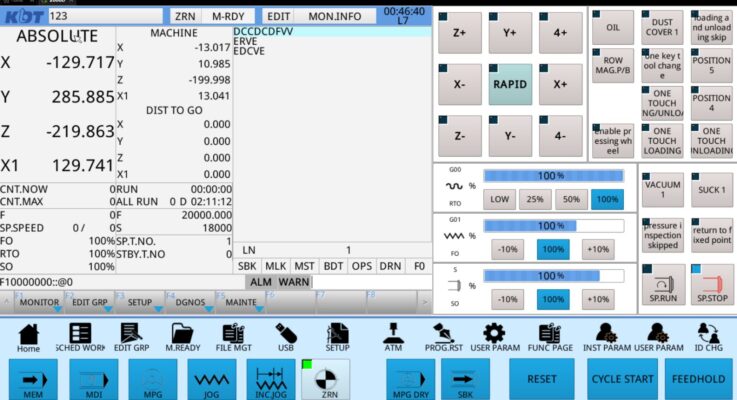

Programiranje i upravljanje se vrši preko LNC CNC kontrole, dok vakuumski sistem sa dvostrukom vakuum pumpom osigurava pouzdano fiksiranje radnih komada, čak i onih manjih dimenzija.
Kompaktan dizajn prilagođen manjim radionicama, sa automatskim etiketiranjem na samoj mašini i minimalnim spoljnim dimenzijama za ograničen prostor. Cenovno dostupno rešenje za svakog stolara!
Ključne prednosti:
Velika radna površina i brzi hodovi osa za visoku produktivnost.
Snažno elektro-vreteno od 9 kW i automatska izmena alata za dinamičnu obradu u više operacija.
Stabilna industrijska konstrukcija za precizne rezultate i dug radni vek.
Vakuumski sistem sa snažnim usisavanjem za sigurno fiksiranje materijala.
Osnovne konfiguracije

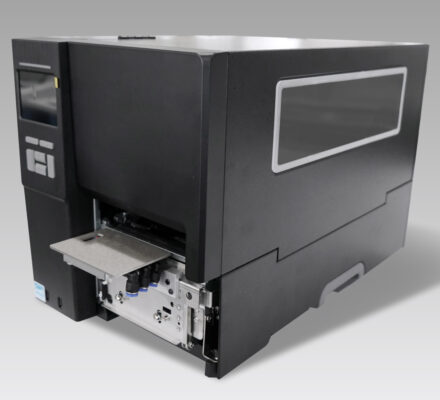

 | 1. Štampač etiketa sa sistemom za automatsko etiketiranje. |
 | 2. Mašina je opremljena vazdušno hlađenim KDT elektrovretenom snage 9 kW, sa maksimalnim brojem obrtaja od 24.000 o/min. Koristi steznu glavu tipa ISO-30, odlikuje se visokim stepenom pouzdanosti i niskim nivoom buke tokom rada. |
 | 3. Bušačka grupa sa 10 vertikalnih vretena, snage 1,7 kW, sa maksimalnim brojem obrtaja od 6.000 o/min i prečnikom bušenja do 10 mm. |
| 4. Mašina je upravljana pouzdanim i preciznim NCstudio CNC sistemom (Tajvan) – punopravnim „komandnim centrom“ koji omogućava upravljanje svim funkcijama mašine bez potrebe za povezivanjem sa ličnim računarom, uz širok spektar dostupnih funkcija.

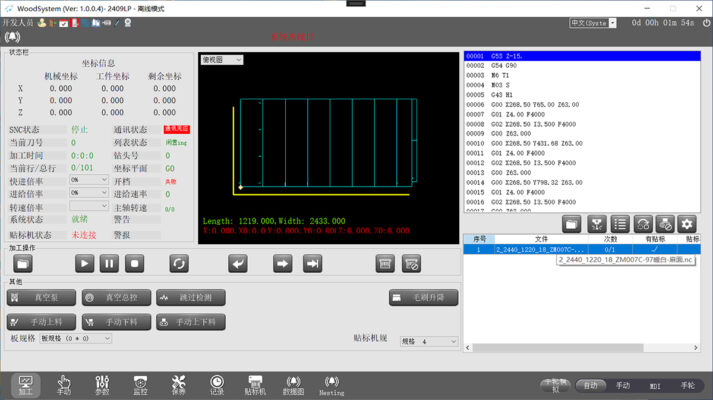

CNC sistem je opremljen unapređenim WoodSystem softverskim okruženjem, sa jednostavnim, preglednim i korisnički prilagođenim interfejsom. |
 | 5. Dve vakuumske pumpe BECKER, snage 5,5 kW svaka, kapaciteta 250 m³/h po pumpi, obezbeđuju sigurno i pouzdano fiksiranje radnog komada. |
 | 6. Automatski linearni sistem za izmenu alata sa 12 pozicija, za ISO-30 prihvat alata. |
 | 7. Senzor za automatsko merenje i kalibraciju alata omogućava precizno merenje dužine alata, skraćuje vreme podešavanja mašine i značajno olakšava rad operatera. |

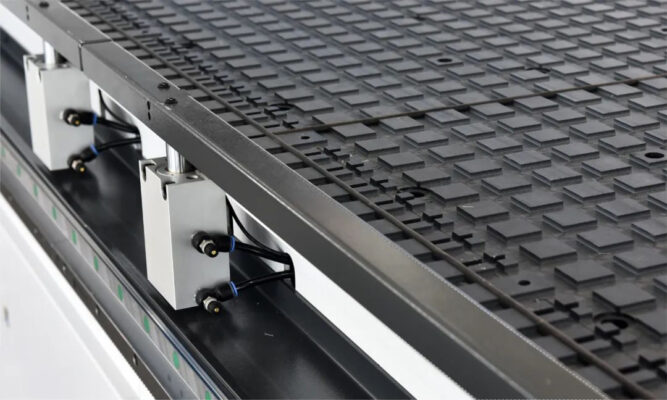

 | 8. Pneumatski podizni cilindri obezbeđuju precizno pozicioniranje i olakšavaju rad operatera. |
 | 9. Potiskač radnog komada / sistem za čišćenje radnog stola smanjuje vreme održavanja i sprečava da strugotina dospe ispod radnog komada, što značajno utiče na kvalitet obrade i olakšava rad operatera. Istovremeno pomera radne komade i čisti radni sto od strugotine. |
 | 10. Automatski mehanizam za utovar omogućava mašini samostalno učitavanje ploča i rad u automatizovanim linijama kada su povezani utovarni stolovi. |

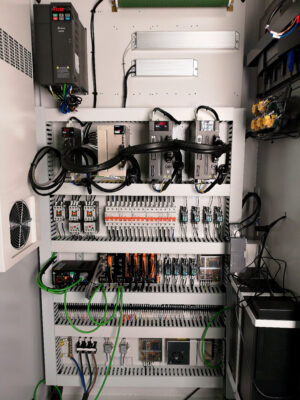

 | 11. Sva oprema u fabrici KDT koristi električne komponente proverenih i pouzdanih proizvođača. Komponente su međusobno zamenljive, čime se povećava efikasnost servisnog održavanja i kvaliteta kontrole.Uglavnom se koriste komponente Delta Electronics i INVT (Innovation Value Teamwork), dok pojedine konfiguracije uključuju specijalizovane komponente kompanija Schneider Electric, Siemens i Lenovo (industrijski računar). |
 | 12. Zupčasta letva i zupčanik SHAC (Tajvan), sa zubima brušenim od kaljenog čelika, obezbeđuju visoku tačnost i miran rad zahvaljujući minimalnom trenju i odsustvu zazora. Zupčanik je integrisan u visokoprecizni planetarni reduktor. |
Tehnički podaci:
| Specifikacija | Vrednost / Opis |
|---|---|
| Upravljački sistem | NCstudio (Tajvan) |
| Radna površina (X/Y/Z), mm | 3100 x 2150 x 60 |
| Glavno vreteno (Obrada) | KDT, 9 kW, 24000 o/min, prihvat ISO-30 |
| Bušilna glava | 10 vertikalnih vretena, 1.7 kW, 6000 o/min |
| Izmena alata | Linearni magacin sa 12 pozicija |
| Brzina kretanja X/Y/Z, m/min | 80 / 80 / 30 |
| Snaga servo motora X/Y/Z, kW | 2 * 1.5 / 1.5 / 1.5 |
| Broj vakuumskih zona | 6 (mehaničko upravljanje) |
| Ukupna snaga, kW | 28,2 |
| Kapacitet vakuum pumpi, m3/h | 2 x 250 |
| Dimenzije DxŠxV, mm | 4330 x 3120 x 2450 |
| Težina, kg | 5000 |
Detalji koji prave razliku
- Automatsko poravnanje ploča osigurava da svaki komad startuje iz savršene nulte pozicije – bez ručnih korekcija.
- Podizna bočna vodila štite obradak od pomeranja tokom brzih X/Y pokreta.
- Senzor za kalibraciju alata precizno podešava dužinu glodala i smanjuje rizik od grešaka.
- Mogućnost vakuumskih hvataljki na radnoj površini otvara mogućnosti za složenu 5-stranu obradu.
Zašto izabrati KDT?
- Produktivnost bez kompromisa – jednim strojem pokrivate sečenje i bušenje, bez premeštanja obradaka.
- Niži troškovi rada i materijala – operater istovremeno može nadgledati i druge procese, dok iskorišćenost ploča uz nesting algoritam dostiže +10%.
- Robusna industrijska konstrukcija – omogućava precizne rezove i dugotrajnu pouzdanost.
- Pristupačna investicija – KDT održava konkurentnu cenu, a servis i rezervni delovi su lako dostupni.
