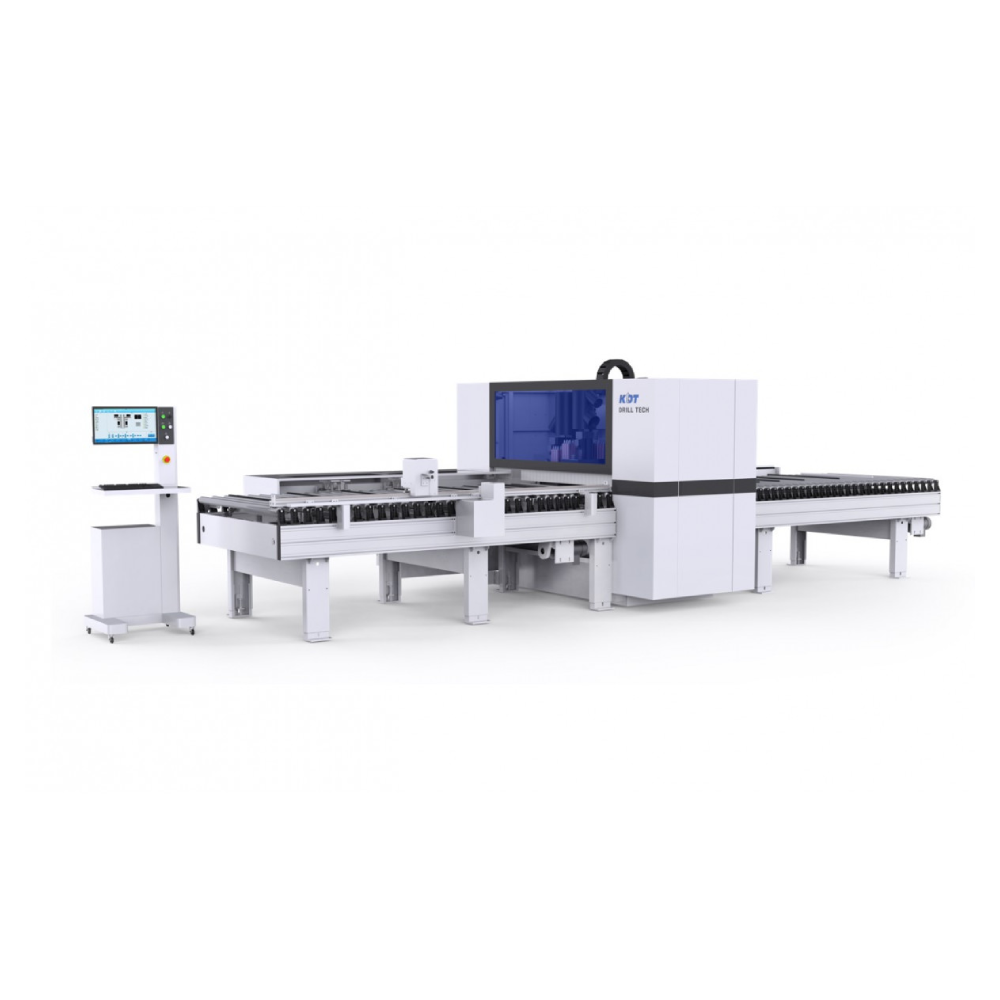

Protočna CNC mašina KDT KN-612 KHSA
CNC KDT KN-612 KHSA protočna automatizovana mašina izuzetno je produktivna za bušenje i glodanje sa tri nezavisne glave za bušenje za efikasniji rad i veću produktivnost, kao i dva agregata za glodanje (5 kW i 3,4 kW). Mašina je opremljena sa dve nezavisne glave za bušenje sa po 18 svrdala gore i jednom jedinicom za bušenje sa 9 svrdala dole.
Značajke mašine KDT KN-612 KHSA
Transportni uređaj s valjcima omogućava automatsko pomicanje komada u stroj i iz njega. QR skener (Datalogic optics system) postavljen je na ulazu, na nosaču. On automatski skenira svaki komad i aktivira odgovarajući program za obradu. To štedi mnogo vremena i energije i značajno povećava produktivnost.
Stroj ne zahtijeva nikakvu dodatnu aktivaciju korisnika tijekom obrade. Sve je automatski.
Kapacitet obrade do 210 komada/sat ili 720 do 1680 komada po radnoj smjeni (8 sati).
Gornja jedinica za bušenje ima integriranu stražnju pilu za proreze.
Stroj je opremljen parom nezavisnih stezaljki koje automatski detektiraju rupe kako bi se izbjeglo zapinjanje. Dužina vodilica stezaljki je 5500 mm, što omogućava obradu dugih komada bez potrebe za premještanjem stezaljki. Dvostruki zračni radni stol olakšava pomicanje komada, posebno onih s osjetljivom površinom. Dvostruke stezaljke omogućuju brži rad i preciznije držanje, a pokretna traka služi za odvođenje otpadnog materijala iz stroja.Brzina pomicanja stezaljki je 140 m/min, što je izuzetno.Stroj se kontrolira putem korisničkog softvera KDT DrillTop na DELL mobilnoj kontrolnoj jedinici s Windows okruženjem. Moguće je povezati stroj s programima kao što su MegaTISCHLER, IMOS, Corpus 3D, LestrojBox, Alphacam i Solidworks.Program KDT DrillTop jednostavan je za korištenje, grafički potpomognut (CAD) i parametarski. Simulacija obrade i radna statistika uključeni su u standardni paket.Korištenje stroja je jednostavno jer ne zahtijeva mehanička podešavanja.Stroj je siguran za korisnika i proizveden prema EU standardima. Prilagođena sigurnosna ograda i sigurnosne fotoćelije su standardna oprema.Tehničke karakteristike i oprema mašine KDT KN-612 KSA (KHSA)
- Tri nezavisne Protean jedinice za bušenje sa 18 + 18 svrdala (24 vertikalna + 12 horizontalnih svrdala) i 9 donjih svrdala – ukupno 45 svrdala – obrada svih 6 strana,
- Integrisana pila za žljebljenje zadnje strane prečnika 120 mm,
- Dva agregata za glodanje – gornji 5 kW i donji 3,5 kW sa ER25 prihvatom,
- DELL računar (Windows 10) na mobilnoj kontrolnoj jedinici,
- Obrada svih 6 strana komada,
- Dvostruka stezaljka brzine 140 m/min,
- Valjkasta staza sprijeda i straga sa mogućnošću vraćanja komada,
- Mogućnost nadogradnje linije robotskom manipulacijom komada (utovar, istovar),
- Snažan KDT softver preko DELTA kontrolera i DELL računara sa Windows 10 okruženjem,
- Dužina komada: 250–2850 mm,
- Širina komada: 50–1200 mm,
- Debljina komada: 9–60 mm,
- Brzina pomeranja stezaljki: 140 m/min,
- Brzina Y ose: 75 m/min,
- Ukupne dimenzije: 7100 × 2855 × 2190 mm,
- Ukupna priključna snaga: 30,12 kW,
- Težina: 5000 kg.
